ici sont quelques faits et figures au sujet des locomotives de chemins de fer de Playcraft
Cliquez sur une photo pour l'agrandir
|
Aucun numéro de série |
||
|
aucun des éléments de Playcraft (ou Jouef) n'a eu des numéros de série sur eux rendant l'identification difficile parfois |

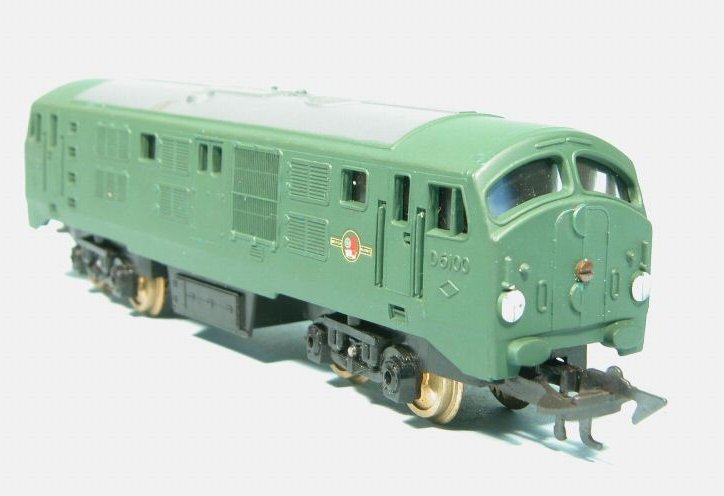

Locomotive de classe 29
|
|
La vie commencée par loco de la classe 29 avec le grand M40 'saucisson' en voiture monté centralement dans le chassis et de huit roues par un système des pignons droits. |
|
|
L'image montre que cet agencement elle re-a été machinée avec le moteur M20 semblable à un Tri-ang type X04 et plus tard montée sur un bogie, donnant le lecteur de quatre roues. |
Locomotives générales
Une des instructions remarquables dans les catalogues tôt était 'n'utilisent pas l'huile sur ces locos '
Bogies
|
La locomotive de la classe 29 commencée avec un type de bogie quand elle a été actionnée par corps-monté peut circuler en voiture mais terminé vers le haut avec un type différent une fois actionnée par le petit moteur bogie-monté Ceux-ci sont montrés ci-dessous, ni l'un ni l'autre dû beaucoup à la conception de prototype de la classe 29.. |
|
|
|
Le bogie initial d'court-empattement sur la locomotive d'entraînement 8-roues |
|
|
Le bogie postérieur d'long-empattement sur la locomotive 4-roues d'entraînement |
Caisses de la classe 29
|
|
Le caisse initial pour cette locomotive a été fixé au châssis par deux vis parker placées exceptionnellement au centre des portes se reliantes sur l'avant de chaque cabine. Le châssis a eu deux patrons augmentés à chaque extrémité dans laquelle ceux-ci ont baisé. |
|
|
Les caisses postérieurs ont eu deux projections de chaque côté du châssis, qui a coupé dans des cavités des côtés de corps mais le corps maintenait toujours les trous borgnes (cavités) dans les portes se reliantes, où les vis initiales ont été adaptées. |
|
|
Les corps postérieurs ont également eu une bordure augmentée plus prononcée aux portes et aux fenêtres et à un plat de support derrière le nombre de loco et le double symbole de BR de flèche. |
La loco 020T
|
|
|
|
||
|
